Automaty tłokowe i membranowe

automat oddechowy

---

Elementem sterującym tzn. reagującym na zmiany ciśnienia i otwierającym układ redukcji (grzybek-gniazdo) pierwszego stopnia automatu oddechowego za pośrednictwem dźwigni i popychacza może być:

• membrana,
• tłok

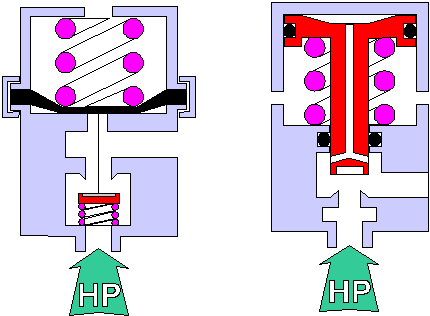

membrana tłok

Membrana jest układem najczęściej spotykanym. Jest stosowana z powodzeniem w pierwszym jak i w drugim stopniu redukcji. Tłok jest stosowany tylko w pierwszym stopniu redukcji. Przedstawione powyżej rozwiązania są pierwszymi stopniami automatów niedociążonych. W przypadku automatu odciążonego konstrukcja ulega większemu skomplikowaniu, szczególnie przy automatach membranowych. O plusach i minusach obu tych rozwiązań postaram się napisać w najbliższym czasie.

Więcej czyli teoria jak działa automat oddechowy I stopniowy

Plusy i minusy obu rozwiązań:

Automat membranowy

Plusy

• łatwość regulacji średniego ciśnienia,
• dobre zabezpieczenie przed zamarzaniem zewnętrznym pierwszego stopnia,

Minusy

• skomplikowana budowa w układach z odciążeniem,
• możliwość zmiany charakterystyki pierwszego stopnia w przypadku membrany sztywniejącej pod wpływem niskiej temperatury.

Automat tłokowy

Plusy

• bardzo prosta konstrukcja w przypadku zastosowania rozwiązania z tłokiem przepływowym
• mała ilość elementów

Minusy

• brak dobrego zabezpieczenia przed zamarzaniem zewnętrznym,
• w większości przypadków trudna regulacja średniego ciśnienia.

Innych rozwiązań technicznych w nurkowaniu się nie stosuje.
